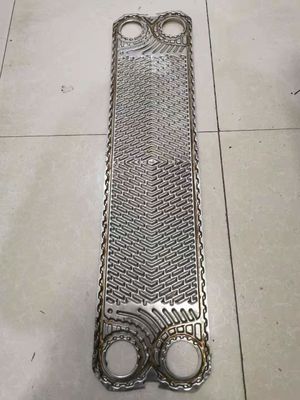

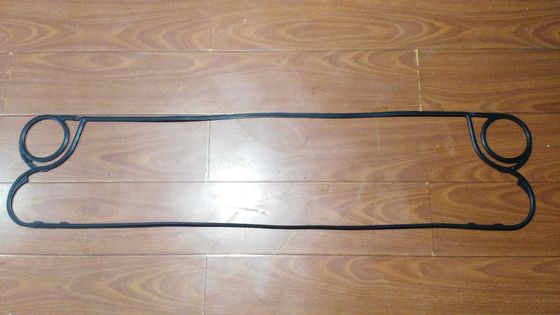

centro size870*122mm della guarnizione di spessore 4.4mm di Fischer E-18 dello scambiatore di calore del piatto

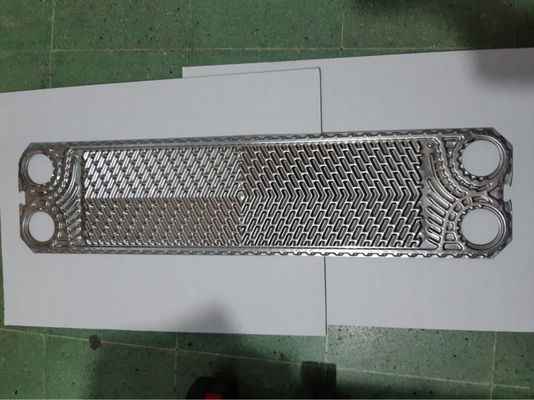

Il widegap speciale dell'industria chimica del modello incanala lo scambiatore di calore ondulato del piatto Fischer E-18

Introduzione dello scambiatore di calore del piatto E18

Gli scambiatori di calore del piatto E18 specificamente sono sviluppati ed ottimizzati per l'industria alimentare. Una vasta gamma ery di v dei sistemi differenti può essere offerta. Le superfici del piatto da 0,05㎡ a 1.5㎡ e al ³ /hr di capacità di lavorazione fino a 500m sono disponibili.

Parametro della guarnizione e del piatto dello scambiatore di calore del piatto E18

Vantaggio dello scambiatore di calore del piatto E18

Come installare lo scambiatore di calore del piatto E18 quando manutenzione?

1 canalizzazione di sconnessione dalla pressapellicola
• canalizzazione di sconnessione dalla pressapellicola
 Eliminare i piatti dello scambiatore di calore
• rimuova i dadi (12a) contro in senso orario
• losen di traverso tutti i dadi per il bullone di tensionamento (12)
• sviti i dadi per il bullone di tensionamento (12) dal bullone di tensionamento (1)
• rimuova la rondella per la barra di collegamento (13)
• rimuova i bulloni di tensionamento (1)
• pressapellicola di spinta (10) a partire dal pacchetto del piatto
• oscilli fuori il primo piatto in basso 20 - 30 cm dello scambiatore di calore in longitudal
direzione [1]
• oscilli lateralmente fuori il piatto nell'ambito di un angolo di
30 - 45° [2]
• prenda il piatto fuori dalla struttura
• rimuova il piatto dal piatto allo stesso modo
• osservi la sequenza e la posizione del fronte dei piatti - dopo pulendo loro deve essere
installato indietro lo stesso modo

Pulizia 2 dei piatti dello scambiatore di calore

• risciacqui ogni piatto con le informazioni adatte del detersivo (deve nè la guarnizione nè il piatto di attacco) sui detersivi adatti può essere ottenuto dal produttore dello scambiatore di calore

• piatti puliti con una spazzola molle

• guarnizioni da non scambiare:

- eviti l'inzuppamento del piatto nella soluzione di pulizia

• guarnizioni da scambiare:

- inzuppi il piatto nella soluzione di pulizia calda (approssimativamente 100°C)

• agli strati spessi di rappresentazione in scala:

- inzuppi il piatto nella soluzione di pulizia calda (approssimativamente 100°C)

Non usi:

- spazzola d'acciaio

- ruspa spianatrice o simile d'acciaio

3 riunendo

• reinstalli ancora i piatti puliti

osservi

- sequenza e posizione originali di ogni piatto (secondo i numeri ed il disegno di disposizione del piatto)

- guarnizioni installate e nel buon ordine

• diversi piatti adatti (inserzione laterale sotto 30 - 40°inclination)

• pressapellicola di spinta (10) al plack del piatto

• reinserisca i bulloni di tensionamento (1) parte posteriore in scanalature laterali

• rondelle di misura per il bullone di tensionamento (13) ai bulloni di tensionamento (1)

• sottoponga a tensione il pacchetto del piatto con i dadi per il bullone di tensionamento (12)

- uniformemente

- di traverso

- osservi il parallelismo fra la pressapellicola (10) e piatto della struttura (4)

• osservi il limite tesnioning sulla targhetta

• eviti:

- overtensioning (sotto il limite di tensionamento minimo sulla targhetta)

- troppo poco che sottopone a tensione (sopra il limite di tensionamento massimo sulla targhetta)

• ripari i dadi per il bullone di tensionamento (12) montando i dadi (12a)

• colleghi ancora la canalizzazione

• inizi sullo scambiatore di calore secondo la parte 6
