Dettagli:
Termini di pagamento e spedizione:
|
| Modello: | LX595/LX515/LX50 | nome: | GUARNIZIONE DELLO SCAMBIATORE DI CALORE DEL PIATTO |
|---|---|---|---|
| Pressione di esercizio: | 3,0 massimo di MPaG. | Materiale di piatto: | Lega di nichel, nichel ed altri inossidabili, di titanio, alti |
| Materiale della guarnizione: | NBR, EPDM, FPM, NBRHT, VITON | Area: | 0,83 ㎡ |
| Portata massima: | un ³ /h da 800 m. | Diametro del collegamento: | 200mm |
| Dimensione del telaio: | 1995*810mm | ||
| Evidenziare: | guarnizioni di scambiatore di calore a piastre,guarnizioni dello scambiatore di calore del tubo e delle coperture |
||

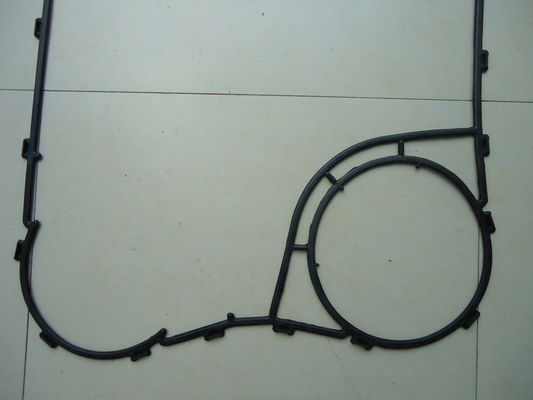

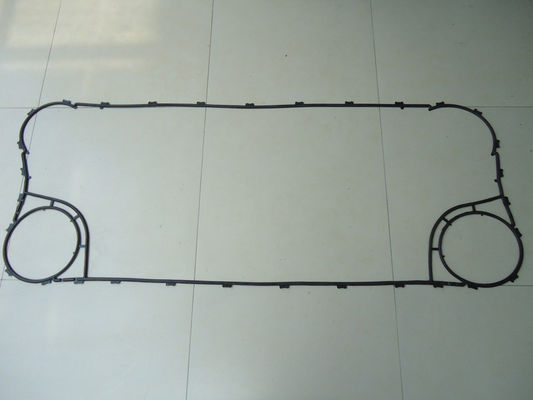

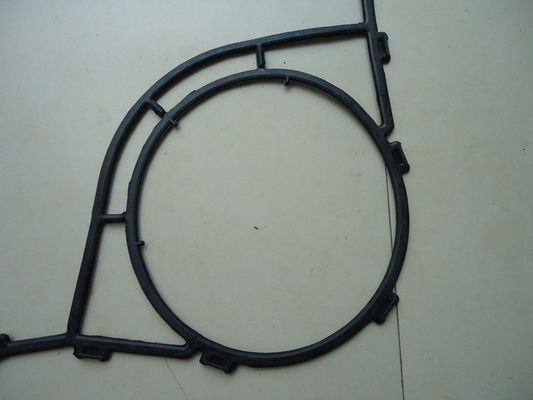

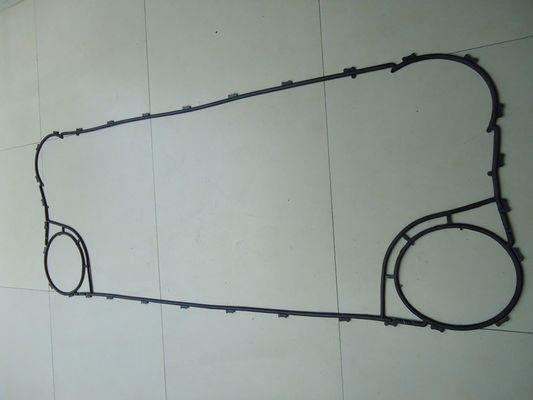

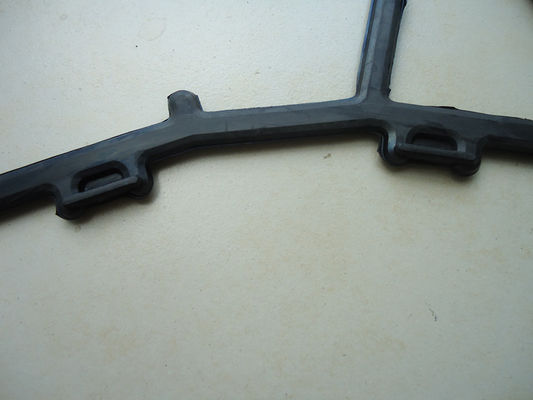

Pezzi di ricambio dello scambiatore di Gasketed Plate Heat del modello di Hisaka LX595/LX515/LX50 per la nave
Struttura di base di Plate Heat Exchanger del modello LX595/LX515
I piatti del trasferimento di calore sono fatti premendo i fogli sottili di metallo resistente alla corrosione quali acciaio inossidabile o il titanio, quindi li mettono con le guarnizioni della guarnizione ed appendere la sabbia per accatastarle sulla barra della guida. , I piatti sono stretti con i bulloni fra la struttura fissa e la struttura mobile. Qui, c'è una determinata lacuna fra i piatti del trasferimento di calore che permette che il liquido scorra. Le entrate e gli sbocchi liquidi sono nella struttura fissa o nel telaio mobile.
LX595/LX515 modello Gasket Specification
| Area | 0,83 ㎡ |
| Portata massima | un ³ /h da 800 m. |
| Diametro del collegamento | 200mm |
| Dimensione della struttura | 1995*810mm |
Parametri della guarnizione di PHE
Le guarnizioni utilizzate negli scambiatori di calore del piatto devono avere durevolezza in vari qualità e stati liquidi pressione/della temperatura. M&C ha preparato i seguenti materiali della guarnizione per sostenere un'ampia varietà di applicazioni.
| Materiale della guarnizione | Gamma di temperature (℃) | Durezza | Medium disponibile |
| NBR | -20 - 110 | -75+/-3 | Acqua, olio, ecc acido |
| EPDM | -30 - 150 | 80+/-5 | Vapore, ammoniaca, ecc acido |
| NBR-HT | -30 - 160 | 85+/-5 | Olio minerale, olio termico |
| EPDM-HT | -30 - 180 | 85+/-5 | Acqua ad alta temperatura |
| TFEP | -20 - 180 | 80+/-5 | Acido, glicol, cloruro |
| FPM | -55 - 220 | 80+/-5 | Acido, glicol, cloruro |
Campi di applicazione di PHE/occasioni
| Prodotto chimico | Soda di Coustic, fertilizzante, petrochimico, raffineria di petrolio, olio & raffreddamento acido grasso, farmaceutico, solforico |
| Alimento | Il latte, la birra, bibita, salsa, vino, scivolo ha montato lo sterilizzatore |
| HVAC | Condizionamento d'aria, riscaldamento dell'acqua superiore |
| Acciaieria | Altoforno, colata continua, C.O.G, placcante & galvanizzante, raffreddamento del furmace di scoppio |
| Metallo | Placcaggio, estiguendo, anodizzare, dipingente |
| Pasta-carta & carta | Liscivia nera, liquore bianco, digestore, recupero di calore |
| Tessuto | Fibra sintetica, filare, tingente |
| Raffreddamento centrale | Acqua di mare, acqua di fiume, centrale elettrica, cogenerazione, marinaio e molti altri. |
Caratteristiche dello scambiatore di calore del piatto
Piatti del trasferimento di calore
Ogni piatto del trasferimento di calore è ondulato ai vari modelli per aumentare la sua area di trasferimento di calore e di forza. Ancora, l'ondulazione crea l'alta turbolenza e quindi raggiunge l'alto coefficiente di trasferimento di calore. Il piatto è fornito del foro di passaggio su ogni angolo. Ogni piatto stretto-è sigillato con una guarnizione ha andato d'accordo la sua scanalatura periferica.
Manica di flusso
I piatti sono divisi nel Un-piatto e nel B-piatto e un passaggio è formato fra questi piatti. I flussi di fluido ad alta temperatura alternatamente e nella direzione opposta dell'altro liquido. L'alto trasferimento efficiente del calore è raggiunto così tramite questi piatti.
il Un-piatto una volta invertito si trasformerebbe in in B-piatto. Come tale solo un tipo di piatto può essere usato come il Un-piatto e B-piatto per la maggior parte dei modelli.
Manutenzione facile
Lo scambiatore di calore del piatto può essere aperto facilmente per ispezione e manutenzione allentando i bulloni ed i dadi di rafforzamento. Il montaggio e l'apertura dell'unità inoltre sono eseguiti facilmente.
Meno spazio dell'installazione
La costruzione leggera e compatta conserva lo spazio dell'installazione a 1/4 ed il peso a 1/3 dello scambiatore di calore del tubo & delle coperture rispettivamente. Inoltre, la piastra di riscaldamento leggera e sottile con meno liquidhold facilita il lavoro dell'installazione. Lo scambiatore di calore del piatto può essere smontato per la pulizia senza convogliare il lavoro, mentre il calore del tubo & delle coperture ha bisogno di uno spazio supplementare per estrarre il pacco di tubo.
