Tipo di piatto di Hisaka guarnizione LX10 dello scambiatore di calore per costruzione navale

Tipo di piatto di Hisaka scambiatore di calore AUX.F.W. DISPOSITIVO DI RAFFREDDAMENTO LX195/LX135/LX10A/LX10 per costruzione navale

Struttura di base di Plate Heat Exchanger del modello LX195/LX135

I piatti del trasferimento di calore sono fatti premendo i fogli sottili di metallo resistente alla corrosione quali acciaio inossidabile o il titanio, quindi li mettono con le guarnizioni della guarnizione ed appendere la sabbia per accatastarle sulla barra della guida. , I piatti sono stretti con i bulloni fra la struttura fissa e la struttura mobile. Qui, c'è una determinata lacuna fra i piatti del trasferimento di calore che permette che il liquido scorra. Le entrate e gli sbocchi liquidi sono nella struttura fissa o nel telaio mobile.

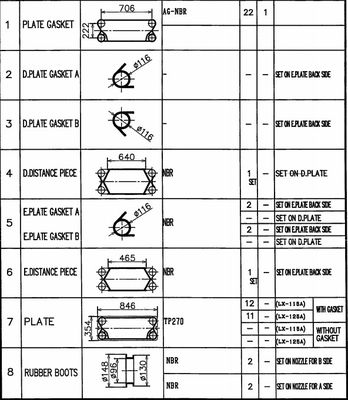

Specificazione di Plate Heat Exchanger del modello LX195/LX135

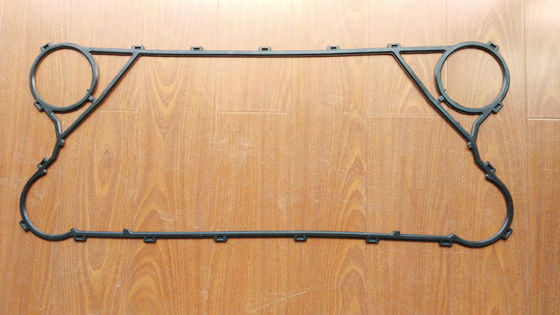

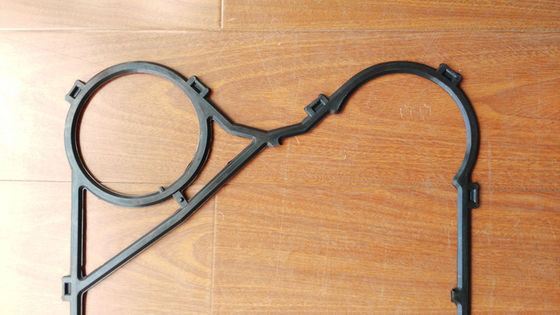

Immagine della guarnizione dello scambiatore di calore del piatto LX195/LX135



Parametri della guarnizione di PHE

Le guarnizioni utilizzate negli scambiatori di calore del piatto devono avere durevolezza in vari qualità e stati liquidi pressione/della temperatura. M&C ha preparato i seguenti materiali della guarnizione per sostenere un'ampia varietà di applicazioni.



Parametri del piatto di PHE

I piatti sono scelti specialmente dai vari modelli in modo da raggiungere l'area ottimale e lo scambiatore di calore redditizio per ogni unità. Questi piatti possono essere classificati tre in tipo, il tipo di H, la L il tipo, tipo della miscela.

Campi di applicazione di PHE/occasioni



Caratteristiche dello scambiatore di calore del piatto

Piatti del trasferimento di calore

Ogni piatto del trasferimento di calore è ondulato ai vari modelli per aumentare la sua area di trasferimento di calore e di forza. Ancora, l'ondulazione crea l'alta turbolenza e quindi raggiunge l'alto coefficiente di trasferimento di calore. Il piatto è fornito del foro di passaggio su ogni angolo. Ogni piatto stretto-è sigillato con una guarnizione ha andato d'accordo la sua scanalatura periferica.


Manica di flusso

I piatti sono divisi nel Un-piatto e nel B-piatto e un passaggio è formato fra questi piatti. I flussi di fluido ad alta temperatura alternatamente e nella direzione opposta dell'altro liquido. L'alto trasferimento efficiente del calore è raggiunto così tramite questi piatti.

il Un-piatto una volta invertito si trasformerebbe in in B-piatto. Come tale solo un tipo di piatto può essere usato come il Un-piatto e B-piatto per la maggior parte dei modelli.


Manutenzione facile

Lo scambiatore di calore del piatto può essere aperto facilmente per ispezione e manutenzione allentando i bulloni ed i dadi di rafforzamento. Il montaggio e l'apertura dell'unità inoltre sono eseguiti facilmente.

Meno spazio dell'installazione

La costruzione leggera e compatta conserva lo spazio dell'installazione a 1/4 ed il peso a 1/3 dello scambiatore di calore del tubo & delle coperture rispettivamente. Inoltre, la piastra di riscaldamento leggera e sottile con meno liquidhold facilita il lavoro dell'installazione.

Lo scambiatore di calore del piatto può essere smontato per la pulizia senza convogliare il lavoro, mentre il calore del tubo & delle coperture ha bisogno di uno spazio supplementare per estrarre il pacco di tubo.


Vantaggi dello scambiatore di calore del piatto

1. Il coefficiente di trasferimento di calore è circa 2 volte più alte che dello scambiatore di calore del tubo & delle coperture. La superficie di condensazione è assicurata sempre ed il coefficiente di trasferimento di calore è migliorato perché il condensato immediatamente è scolato.

2. Per raggiungere molto meno perdita di pressione del vapore che il tipo corrente scambiatore di calore del piatto, la considerazione speciale della caratteristica del piatto è contributo contenuto.

3. Il consumo dell'acqua di raffreddamento è circa la metà dello scambiatore di calore.

4. L'uso della guarnizione è usato selettivamente ed amplia l'applicazione all'ampio campo.

5. Cambiamento facile di capacità condesing aumento o riducendo il numero dei piatti.

6. A causa dei collegamenti dello sbocco e dell'entrata allo stesso lato, il tipo LX195/LX135 può applicarsi non solo un condensatore totale ma anche al condensatore parziale.

Immagine dello scambiatore di calore del piatto

Il calore di M&C si separa il profilo

Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.

Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano

Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;
