Guarnizione di Plate Heat Exchanger del modello M66 di Api Schmidt Sigma 66 per il riscaldamento dell'acqua

Guarnizione e piatto di Plate Heat Exchanger del modello di SIGMA 66/M66 di api SCHMIDT per il riscaldamento dell'acqua

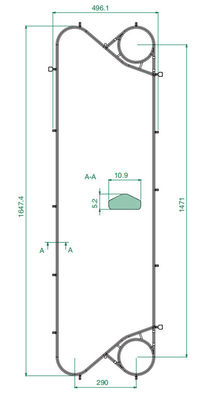

Struttura di base di Plate Heat Exchanger del modello di SIGMA 66/M66

I piatti del trasferimento di calore sono fatti premendo i fogli sottili di metallo resistente alla corrosione quali acciaio inossidabile o il titanio, quindi li mettono con le guarnizioni della guarnizione ed appendere la sabbia per accatastarle sulla barra della guida. , I piatti sono stretti con i bulloni fra la struttura fissa e la struttura mobile. Qui, c'è una determinata lacuna fra i piatti del trasferimento di calore che permette che il liquido scorra. Le entrate e gli sbocchi liquidi sono nella struttura fissa o nel telaio mobile.

Specificazione di Plate Heat Exchanger del modello di SIGMA 66/M66


Area	0.66㎡
Angolo di teta del piatto	53 ° del ° 124
Diametro del collegamento	138 millimetri
Il piatto ondula lo spessore	3,8 millimetri
Larghezza di Length* del centro del piatto	1470 * 290 millimetri
Forma Length*Width del piatto	1679 * 498 millimetri

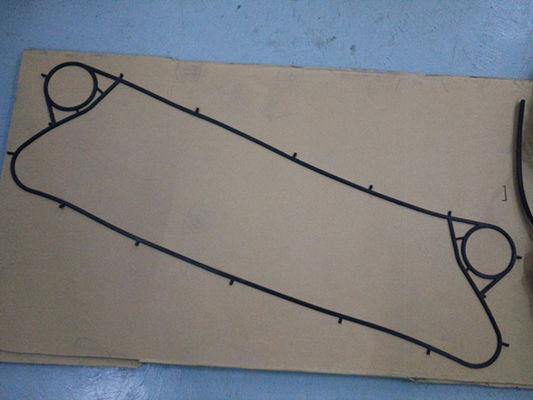

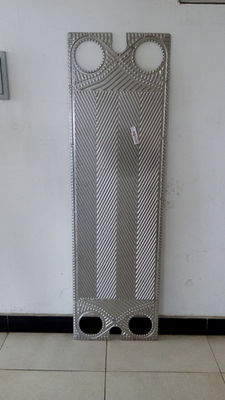

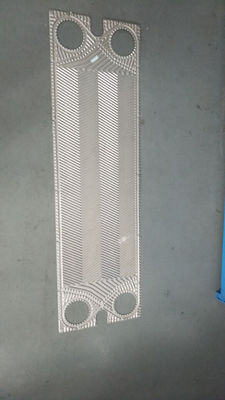

Immagine della guarnizione & del piatto dello scambiatore di calore del piatto di SIGMA 66/M66








Parametri della guarnizione del ODM & dell'OEM PHE

Le guarnizioni utilizzate negli scambiatori di calore del piatto devono avere durevolezza in vari qualità e stati liquidi pressione/della temperatura. M&C ha preparato i seguenti materiali della guarnizione per sostenere un'ampia varietà di applicazioni.


Materiale	Max Use Temperature	Durezza	Media di applicazione
NBR	℃ 120	76±2	Alcano, alcano ed altri media non polari, olio combustibile e l'altro olio minerale; Lubrificanti; Oli animali e vegetali; Acqua calda, acqua salata, ecc
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	Acqua, vapore, atmosphericozone, basato non petrolio; Chetone; Alcool ecc medio polare
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Acido, alcali, solvente organico, olio caldo
Viton A (OLIO)
Viton B
Viton G	℃ 200	80±2	Forte acido, olio caldo del vapore saturo dell'olio caldo
CR	-40~60℃	75±2	Refrigerante


Parametri del piatto del ODM & dell'OEM PHE



I piatti sono scelti specialmente dai vari modelli in modo da raggiungere l'area ottimale e lo scambiatore di calore redditizio per ogni unità. Questi piatti possono essere classificati tre in tipo, il tipo di H, la L il tipo, tipo della miscela.



Il piatto ondula



La disposizione del canale di angolo basso per pressione permissibile più bassa perdita le applicazioni di requisito;



Disposizione mista del canale affinchè disposizione facoltativa guadagnino la prestazione ottimizzata;



La disposizione dei canali dell'angolo alto per il più alta prestazione termica e la pressione permissibile perdita le applicazioni di requisito



I materiali standard



Acciaio inossidabile 304



Ciò è il materiale di piatto più a basso costo del trasferimento di calore. Ha resistenza della corrosione bassa ed è solitamente soltanto disponibile in uno spessore di 0.5mm. Questo tipo di piatto del trasferimento di calore è utilizzato tipicamente nelle applicazioni di HVAC.



Acciaio inossidabile 316



Ciò è il materiale di piatto più comune del trasferimento di calore ed è utilizzata in molte applicazioni. l'acciaio inossidabile 316 ha un'alta resistenza della corrosione ed è in genere disponibile di spessore da 0.5mm a 0.8mm.



Titanio



Questo tipo è molto resistente ad attacco chimico, compreso la maggior parte dei prodotti chimici degli acidi, del cloruro, dell'acqua di mare e del cloro. Questo spessore del titanio è solitamente 0.5mm - 0.6mm.



Hastelloy C276



Altri nomi comuni: Lega C276, Hastelloy C, ® C-276, Hastelloy C276 di Inconel.

Hastelloy C276 è una superlega del nichel-molibdeno-cromo con tungsteno ha aggiunto per resistenza della corrosione eccellente in vari ambienti duri. La lega C-276 è ampiamente usata negli ambienti più duri come elaborazione chimica, lotta contro l'inquinamento, produzione della carta e della pasta-carta, industriale e trattamento dei rifiuti municipale e recupero acido del gas naturale. Lo spessore può variare da 0.6mm a 0.8mm.



SMO 254



Sandvik 254 SMO è un acciaio inossidabile austenitico della alto-lega sviluppato per uso in acqua di mare ed in altri media aggressivi del cloruro-cuscinetto. Spessore disponibile da 0.6mm a 0.8mm.





Campi di applicazione di PHE/occasioni


Prodotto chimico	Soda di Coustic, fertilizzante, petrochimico, raffineria di petrolio, olio & raffreddamento acido grasso, farmaceutico, solforico
Alimento	Il latte, la birra, bibita, salsa, vino, scivolo ha montato lo sterilizzatore
HVAC	Condizionamento d'aria, riscaldamento dell'acqua superiore
Acciaieria	Altoforno, colata continua, C.O.G, placcante & galvanizzante, raffreddamento del furmace di scoppio
Metallo	Placcaggio, estiguendo, anodizzare, dipingente
Pasta-carta & carta	Liscivia nera, liquore bianco, digestore, recupero di calore
Tessuto	Fibra sintetica, filare, tingente
Raffreddamento centrale	Acqua di mare, acqua di fiume, centrale elettrica, cogenerazione, marinaio e molti altri.




Caratteristiche dello scambiatore di calore del piatto

Piatti del trasferimento di calore

Ogni piatto del trasferimento di calore è ondulato ai vari modelli per aumentare la sua area di trasferimento di calore e di forza. Ancora, l'ondulazione crea l'alta turbolenza e quindi raggiunge l'alto coefficiente di trasferimento di calore. Il piatto è fornito del foro di passaggio su ogni angolo. Ogni piatto stretto-è sigillato con una guarnizione ha andato d'accordo la sua scanalatura periferica.




Manica di flusso

I piatti sono divisi nel Un-piatto e nel B-piatto e un passaggio è formato fra questi piatti. I flussi di fluido ad alta temperatura alternatamente e nella direzione opposta dell'altro liquido. L'alto trasferimento efficiente del calore è raggiunto così tramite questi piatti.

il Un-piatto una volta invertito si trasformerebbe in in B-piatto. Come tale solo un tipo di piatto può essere usato come il Un-piatto e B-piatto per la maggior parte dei modelli.


Manutenzione facile

Lo scambiatore di calore del piatto può essere aperto facilmente per ispezione e manutenzione allentando i bulloni ed i dadi di rafforzamento. Il montaggio e l'apertura dell'unità inoltre sono eseguiti facilmente.

Meno spazio dell'installazione

La costruzione leggera e compatta conserva lo spazio dell'installazione a 1/4 ed il peso a 1/3 dello scambiatore di calore del tubo & delle coperture rispettivamente. Inoltre, la piastra di riscaldamento leggera e sottile con meno liquidhold facilita il lavoro dell'installazione.

Lo scambiatore di calore del piatto può essere smontato per la pulizia senza convogliare il lavoro, mentre il calore del tubo & delle coperture ha bisogno di uno spazio supplementare per estrarre il pacco di tubo.






Vantaggi dello scambiatore di calore del piatto



1. Il coefficiente di trasferimento di calore è circa 2 volte più alte che dello scambiatore di calore del tubo & delle coperture. La superficie di condensazione è assicurata sempre ed il coefficiente di trasferimento di calore è migliorato perché il condensato immediatamente è scolato.

2. Per raggiungere molto meno perdita di pressione del vapore che il tipo corrente scambiatore di calore del piatto, la considerazione speciale della caratteristica del piatto è contributo contenuto.

3. Il consumo dell'acqua di raffreddamento è circa la metà dello scambiatore di calore.

4. L'uso della guarnizione è usato selettivamente ed amplia l'applicazione all'ampio campo.

5. Cambiamento facile di capacità condesing aumento o riducendo il numero dei piatti.

6. A causa dei collegamenti dello sbocco e dell'entrata allo stesso lato, il tipo di SIGMA 66/M66 può applicarsi non solo un condensatore totale ma anche al condensatore parziale.



Immagine dello scambiatore di calore del piatto









Il calore di M&C si separa il profilo



Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.





Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;



Merci dello scambiatore di calore del piatto di M&C pronte alla consegna
