il tipo Apv di 1.5MPa N35 le guarnizioni dello scambiatore di calore per raffreddamento

Tipo dei piatti e delle guarnizioni N35 dello scambiatore di calore del piatto di APV per le applicazioni di raffreddamento

Operazione & configurazioni di Plate Heat Exchanger del modello N35

Gli scambiatori di calore del piatto sono uno dei metodi più versatili e più redditizi per il riscaldamento e/o raffreddamento dei liquidi. Il concetto di base utilizza un piatto ondulato del trasferimento di calore per separare il liquido caldo dal freddo e per trasferire il calore fra i liquidi.



La guarnizione fra i piatti è stabilita da una guarnizione periferica che inoltre separa i porti e le aree diretti di flusso con una doppia barriera. La guarnizione neanche permette che il liquido scorra giù il canale del piatto o che lo esclude al canale adiacente del piatto come rappresentato in figura 1.



Gli scambiatori di calore del piatto possono essere utilizzati in varie configurazioni differenti.



Una configurazione è raffreddamento a circuito chiuso, dove il medium di raffreddamento sporco quale l'acqua del mare, del fiume, del lago o della torre è isolato allo scambiatore di calore del piatto e l'acqua trattata pulita è diffusa continuamente tramite lo stabilimento di fabbricazione. Questa configurazione, secondo le indicazioni di figura 2, protegge l'attrezzatura trattata dal liquido di raffreddamento sporco.




Specificazione di Plate Heat Exchanger del modello N35


Area	0.36㎡
Angolo di teta del piatto	120 ° orizzontale di verticale 120 del °
Diametro del collegamento	85 millimetri
Il piatto ondula lo spessore	2,8 millimetri
Larghezza di Length* del centro del piatto	1069 * 238 millimetri
Forma Length*Width del piatto	1202 * 371 millimetro



Dimensioni della struttura N35



STRUTTURA	Diametro del collegamento (pollici)	Gal/mn degli Stati Uniti massimo	Lunghezza della struttura standard (pollici)		Area massima (² di ft)
			Minimo	Massimo
SR1	1,5	125	17	31	150
SR2	2,0	200	20	59	650
N35	3,0	460	16	98	1900
Q030	4,0	800	40	104	1550
Q055	4,0	800	40	104	2850

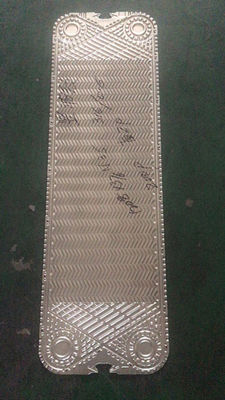

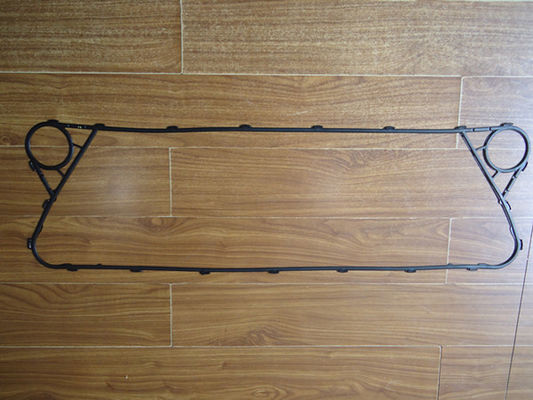

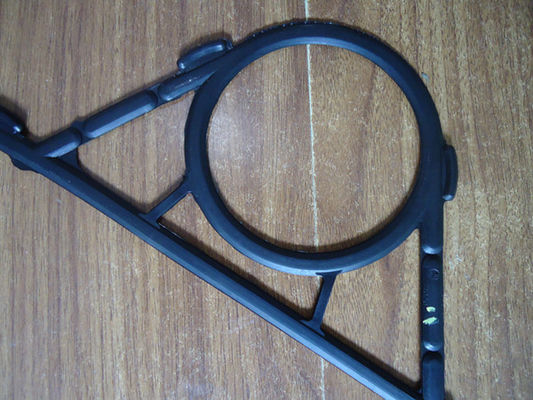

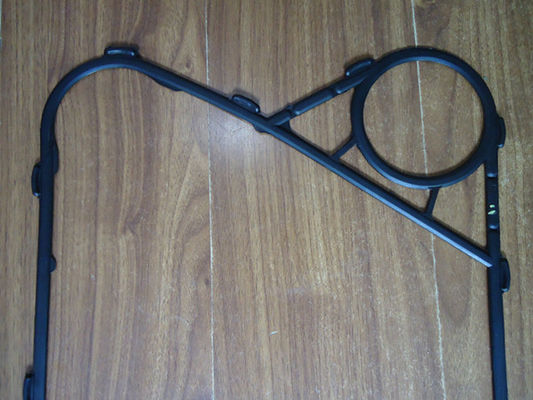

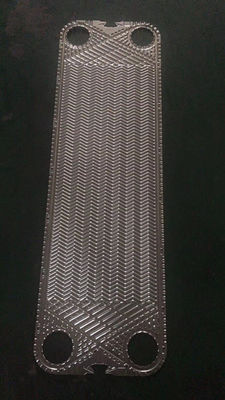

Immagine della guarnizione & del piatto dello scambiatore di calore del piatto N35







N35 placcano le caratteristiche di Exhcanger del calore & vantaggi & benefici



Gli scambiatori di calore del piatto svolgono un ruolo importante nell'elevazione dell'uso di energia in molti processi di raffreddamento e del riscaldamento trasferendo il calore efficientemente e recuperando il calore per uso di energia ed impatto ambientale riduttori.



Gli scambiatori di calore del piatto N35 sono usati per il riscaldamento, il raffreddamento, le funzioni di evaporazione e di condensazione per parecchi processi ed applicazioni attraverso le industrie - compresi olio e gask, il marinaio, i prodotti chimici, la petrolchimica, la produzione di energia, le industrie generali, le applicazioni di HVAC e l'alimento & l'industria delle bevande. Con un secolo di esperienza e di una base installata enorme universalmente, le parti del calore di M&C sono progettazioni provate che danno un contributo critico alla prestazione, all'efficienza ed all'affidabilità dei processi dei clienti anno dopo anno.



Caratteristiche	Vantaggi	Benefici
Progettazione del piatto del bordo di lavaggio	Promuove la turbolenza, si riduce sporcare ed ottimizzano il flusso di CIP	Tempo di esecuzione massimizzato Trattamento delicato del prodotto
Sistema della guarnizione di ParaClip	Contributo di collegamento della guarnizione a migliore integrità di sigillatura	Vita migliore della guarnizione Operazione affidabile
Modello di flusso parallelo	Dirstribution e perfino trattamento termico efficienti del prodotto Meno varianti differenti del piatto confrontate ai piatti diagonali di flusso	Buon effetto di recupero di calore   Le azione ridutrici dei pezzi di ricambio hanno richiesto


Parametri della guarnizione del ODM & dell'OEM PHE

Le guarnizioni utilizzate negli scambiatori di calore del piatto devono avere durevolezza in vari qualità e stati liquidi pressione/della temperatura. M&C ha preparato i seguenti materiali della guarnizione per sostenere un'ampia varietà di applicazioni.


Materiale	Max Use Temperature	Durezza	Media di applicazione
NBR	℃ 120	76±2	Alcano, alcano ed altri media non polari, olio combustibile e l'altro olio minerale; Lubrificanti; Oli animali e vegetali; Acqua calda, acqua salata, ecc
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	Acqua, vapore, atmosphericozone, basato non petrolio; Chetone; Alcool ecc medio polare
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Acido, alcali, solvente organico, olio caldo
Viton A (OLIO)
Viton B
Viton G	℃ 200	80±2	Forte acido, olio caldo del vapore saturo dell'olio caldo
CR	-40~60℃	75±2	Refrigerante


Parametri del piatto del ODM & dell'OEM PHE



I piatti sono scelti specialmente dai vari modelli in modo da raggiungere l'area ottimale e lo scambiatore di calore redditizio per ogni unità. Questi piatti possono essere classificati tre in tipo, il tipo di H, la L il tipo, tipo della miscela.



Il piatto ondula



La disposizione del canale di angolo basso per pressione permissibile più bassa perdita le applicazioni di requisito;



Disposizione mista del canale affinchè disposizione facoltativa guadagnino la prestazione ottimizzata;



La disposizione dei canali dell'angolo alto per il più alta prestazione termica e la pressione permissibile perdita le applicazioni di requisito



I materiali standard



Acciaio inossidabile 304



Ciò è il materiale di piatto più a basso costo del trasferimento di calore. Ha resistenza della corrosione bassa ed è solitamente soltanto disponibile in uno spessore di 0.5mm. Questo tipo di piatto del trasferimento di calore è utilizzato tipicamente nelle applicazioni di HVAC.



Acciaio inossidabile 316



Ciò è il materiale di piatto più comune del trasferimento di calore ed è utilizzata in molte applicazioni. l'acciaio inossidabile 316 ha un'alta resistenza della corrosione ed è in genere disponibile di spessore da 0.5mm a 0.8mm.



Titanio



Questo tipo è molto resistente ad attacco chimico, compreso la maggior parte dei prodotti chimici degli acidi, del cloruro, dell'acqua di mare e del cloro. Questo spessore del titanio è solitamente 0.5mm - 0.6mm.



Hastelloy C276



Altri nomi comuni: Lega C276, Hastelloy C, ® C-276, Hastelloy C276 di Inconel.

Hastelloy C276 è una superlega del nichel-molibdeno-cromo con tungsteno ha aggiunto per resistenza della corrosione eccellente in vari ambienti duri. La lega C-276 è ampiamente usata negli ambienti più duri come elaborazione chimica, lotta contro l'inquinamento, produzione della carta e della pasta-carta, industriale e trattamento dei rifiuti municipale e recupero acido del gas naturale. Lo spessore può variare da 0.6mm a 0.8mm.



SMO 254



Sandvik 254 SMO è un acciaio inossidabile austenitico della alto-lega sviluppato per uso in acqua di mare ed in altri media aggressivi del cloruro-cuscinetto. Spessore disponibile da 0.6mm a 0.8mm.



Caratteristica del piatto di PHE



	CARATTERISTICA	VANTAGGI	CHE COSA È NELL'IT PER VOI!
	AREA DI DISTRIBUZIONE	Distribuzione di flusso efficiente	Impedisce la cattiva distribuzione
B	AREA DI TRASFERIMENTO ONDULATA DEL PIATTO PATTERN-HEAT	Promuove la turbolenza, minimizzano l'insudiciamento	Effetto di recupero eccellente di calore Massimizzi il tempo di esecuzione
C	PIATTO CHE CHIUDE I SISTEMI A CHIAVE	«La serratura d'angolo» e «i concetti della serratura della bolla» assicurano un pacchetto stabile e bene stato allineato del piatto quando l'unità è chiusa	Operazione sicura ed economica Alta utilità Tempo morto minimo di servizio
D	SISTEMA DELLA GUARNIZIONE DI EASYCLIP	La guarnizione smussata orla facilmente la clip nel posto facendo uso dei vostri deflettori Resta saldamente sul posto e fornisce l'alta integrità di sigillatura	Operazione affidabile Facile e rapido sostituire Nessun utensile speciale ha avuto bisogno di









Campi di applicazione di PHE/occasioni


Prodotto chimico	Soda di Coustic, fertilizzante, petrochimico, raffineria di petrolio, olio & raffreddamento acido grasso, farmaceutico, solforico
Alimento	Il latte, la birra, bibita, salsa, vino, scivolo ha montato lo sterilizzatore
HVAC	Condizionamento d'aria, riscaldamento dell'acqua superiore
Acciaieria	Altoforno, colata continua, C.O.G, placcante & galvanizzante, raffreddamento del furmace di scoppio
Metallo	Placcaggio, estiguendo, anodizzare, dipingente
Pasta-carta & carta	Liscivia nera, liquore bianco, digestore, recupero di calore
Tessuto	Fibra sintetica, filare, tingente
Raffreddamento centrale	Acqua di mare, acqua di fiume, centrale elettrica, cogenerazione, marinaio e molti altri.





Applicazioni di raffreddamento dello scambiatore di calore del piatto N35



• Acqua della guarnizione per le turbine a vapore
• Oli lubrificanti della turbina
• Acqua di alta qualità utilizzata nei passaggi di raffreddamento dello statore
• Oli di sigillamento della ghiandola
• Oli del trasformatore
• Ha speso l'acqua dello stagno dell'elemento combustibile
• Schermo del neutrone
• L'energia fa una pausa
• Ciclo chiuso che si raffredda facendo uso del mare, del fiume o delle torri di raffreddamento
• Raffreddamento del contenitore a pressione



Immagine dello scambiatore di calore del piatto











Il calore di M&C si separa il profilo



Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.







Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;



Merci dello scambiatore di calore del piatto di M&C pronte alla consegna
