L'OEM PHE di Varitherm GEA Plate Heat Exchangers VT20 placca le guarnizioni per industria alimentare

Piatti e guarnizioni dell'OEM PHE di Varitherm GEA Plate Heat Exchangers VT20/VT20P/VT20M nell'industria alimentare

Costruzione di VT20/VT20P/VT20M Plate Heat Exchanger



Con Safetytherm, gli esperti sono riuscito a progettare una versione estremamente affidabile di uno scambiatore di calore sigillato convenzionale del piatto. Due piatti estremamente sottili con le aperture saldate dello sbocco e dell'entrata formano una piccola lacuna di perdita all'interno di un piatto doppio. Raramente nell'evento di una crepa del piatto che accade, questa soluzione abile con i canali speciali di perdita assicura che una miscela dei media incompatibili si escluda e la perdita è visibile.



La progettazione compatta e la funzione di Safetytherm rispetta gli alti livelli. I nostri clienti possono essere sicuri di una cosa: Safetytherm è un esempio brillante soluzione di basso manutenzione e di efficace del doppio piatto che garantisce un alto livello della sicurezza di produzione.

Specificazione di Plate Heat Exchanger del modello VT20




Area	0.26㎡
Angolo di teta del piatto	127 ° del ° 127
Diametro del collegamento	79 millimetri
Il piatto ondula lo spessore	3,9 millimetri
Larghezza di Length* del centro del piatto	868 * 212 millimetri
Forma Length*Width del piatto	999 * 337 millimetri



Informazioni tecniche dello scambiatore di calore del piatto di VT20 /VT20P/VT20M





Modello	Dimensione del collegamento	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3" (DN80)	21,4" (620mm)	56,6" (1488mm)	Fino a 127" (3235mm)
VT40 Safetytherm	5" (DN125)	28,0" (710mm)	74,2" (1885mm)	Fino a 139" (3535mm)



Piatto del trasferimento di calore: acciaio inossidabile 316L.

Guarnizione: NBR, EPDM, Viton ed altri a richiesta.

Collegamento del porto: Flangia saldata a richiesta allineata e alzata del metallo e senza fodera del collo ed altre.

Pressione massima di progettazione: 230 psig (barg 16)

Temperatura massima di progettazione: 370 ° F (°C) 190, secondo la selezione della guarnizione

Portata liquida massima approssimativa: VT20 Saftetytherm: 440 gal/mn (³ /hour di 100m)

                                                                        VT40 Saftetytherm: 924 gal/mn (³ /hour di 210m)

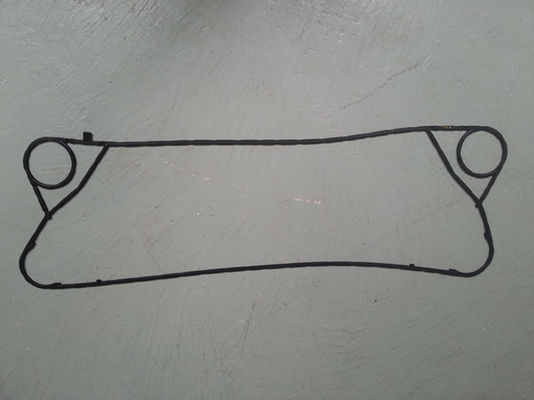

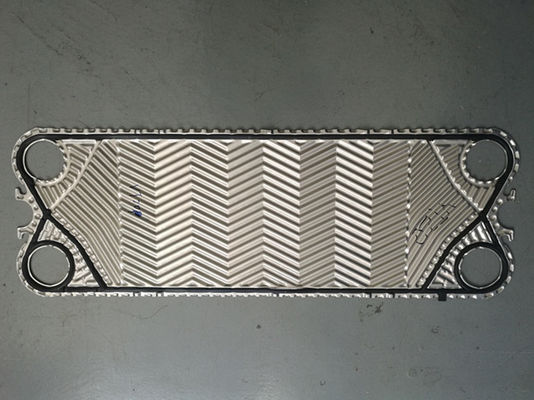

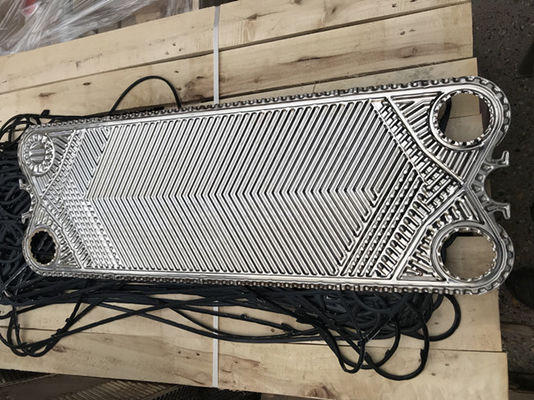

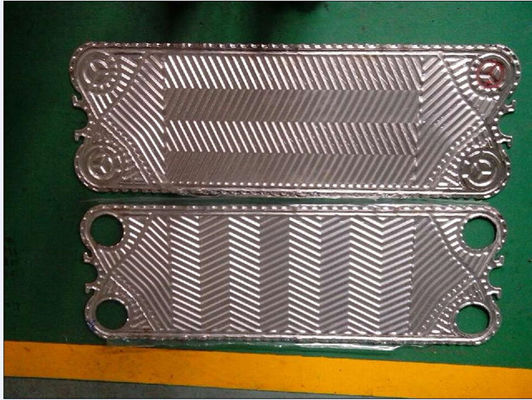

Immagini della guarnizione & del piatto dello scambiatore di calore del piatto di VT20 /VT20P/VT20M





Scambiatore di calore del piatto di VT20/VT20P/VT20M Gasketed - varietà sistematica del prodotto di Varitherm





Se nel riscaldamento o nel raffreddamento dei liquidi contenere le particelle di fino a 2mm nella dimensione, in vapori di condensazione o in gas che si raffreddano e gas che deumidifica negli scambiatori di calore del piatto di Varitherm dei casi speciali offre una soluzione in modo convincente con la vasta gamma delle applicazioni possibili.



La serie di Varitherm ha due discussioni convincenti nel suo favore. In primo luogo ci sono una vasta gamma di materiali disponibili, compreso 1.40301/AISI304, a lega basata a nichel, Incolloy, nichel, tantalio e titanio. Secondariamente viene con un singolo pacchetto del piatto che può essere ampliato facilmente per soddisfare le vostre esigenze future. E questo rende alla serie di Varitherm la soluzione economica ottimale per appena circa ogni applicazione.



Vantaggi con un'occhiata
Pressione di esercizio fino a 25 barre, pressione di prova fino a 32,5 barre	Piatti in vari dimensioni, ondulazioni e materiali	sistema senza adesivo della guarnizione di LocIn per le dimensioni di modello VT20-VT80
Materiali della guarnizione di NBR, di EPDM e di FPM	Materiali speciali della guarnizione, quali il silicone, Hypalon e butile disponibili a richiesta	Strutture laccate per tutte le dimensioni di modello
Strutture di acciaio inossidabile per le dimensioni di modello VT04 a VT80



Benefici con un'occhiata

Alto livello di sicurezza di produzione Efficace trasferimento di calore Progettazione compatta Rischio basso di perdita Manutenzione facile



Maneggio di prodotti delicato



Il trattamento delicato dei prodotti causati dall'ondulazione morbida opera al Varitherm la scelta ovvia per l'industria di derrate alimentari.





Tipo di PHE di Safetherm e di Varitherm



Safetytherm	VT10  VT20  VT40
Varitherm	VT04  VT10  VT20  VT40  VT80  VT130  VT180  VT250  VT405  VT805  VT1306  VT2508



Struttura di VT20/VT20P/VT20M



PHEs è disponibile in varie versioni caratteristiche dell'applicazione della struttura. Le versioni di base sono le progettazioni di B e di C, con la progettazione di B che è usando soprattutto per i pacchetti più lunghi del piatto. Le varianti di queste progettazioni sono segnate da ulteriori abbreviazioni.





Le versioni d'acciaio di Stianless dello speciale sono impiegate in derrate alimentari e nelle applicazioni farmaceutiche e possono includere i piatti intermedi per la separazione delle sezioni diverse.

Alcune strutture sono fornite delle basi altezza-regolabili





Risoluzione dei problemi di PHE



1. Prestazione insufficiente



Errore	Causa	Rimedio
Trasferimento di calore riduttore	I depositi sul placca	Pulito lo placca - pulendo placca mentre PHE è aperto e pulente LUI placca mentre PHE è chiuso.
	Operazione, media ecc. di flusso differenti dal caso di progettazione	Abbia progettazione di PHE con i nuovi dati di funzionamento controllati da M&C
Eccessiva perdita di pressione	Il tappo delle lacune molteplici di flusso ostruisce il flusso	Pulito lo placca - pulendo placca mentre PHE è aperto e pulente LUI placca mentre PHE è chiuso.
	Installazione sbagliata di piatti ostruisce il flusso	Controlli l'ordine dell'installazione per mezzo di schema circuitale
	Operazione, media etc.differing di flusso dal caso di progettazione	Abbia progettazione di PHE con i nuovi dati di funzionamento controllati da M&C



2. Perdite



Errore	Causa	Rimedio
Perdite fra placca - fuga di media di flusso dal placca il pacchetto	Dimensione di tensionamento sbagliata di PHE	Controlli la dimensione di tensionamento corretta secondo i dati della targa
	Eccessiva pressione di esercizio	Controlli la pressione di esercizio secondo i dati della targa
	Su/troppo di temperature di funzionamento troppo basso	Controlli le temperature di funzionamento secondo i dati della targa
	Placca le guarnizioni correttamente non è messo	Apra il PHE e corregga il sedile HE placcano le guarnizioni
	Placca le guarnizioni è sporcato	Apra il PHE e pulisca LUI placcano le guarnizioni
	Placca le guarnizioni difettose o indurite	Apra il PHE e sostituisca LUI placcano le guarnizioni
Perdite fra HE piatti e strutture, piatti di rinforzo e piatti intermedi	Messo in modo errato LUI placcano e le guarnizioni della struttura	Apra il PHE ed il sedile corretto delle guarnizioni della struttura e del piatto
	Placca e le guarnizioni della struttura sono sporcate	Apra il PHE e pulisca LUI placcano e guarnizioni della struttura
	Placca e le guarnizioni della struttura sono difettose	Apra il PHE e sostituisca LUI placcano e guarnizioni della struttura
Perdite fra il collegamento della struttura e la canalizzazione	Eccessivo carico del collegamento della struttura dalla canalizzazione	Carichi di collegamento Reduce ai valori permessi
	La guarnizione ha messo impropriamente	Allenti fuori dal collegamento della struttura e dal sedile corretto della guarnizione
	Guarnizione sporca	Allenti fuori dal collegamento della struttura e pulisca la guarnizione
	Guarnizione difettosa	Allenti fuori dal collegamento della struttura e sostituisca la guarnizione
	Il collegamento della flangia sufficientemente non è stretto	Controlli la guarnizione e riserri il collegamento uniformemente a richiesta
Nocivo placca	Eccessivo rafforzamento di placca il pacchetto (dimensione di tensionamento sotto un minuto)	Sostituisca difettoso LUI placca
Nocivo placca	Corrosione di placca il materiale	Controlli la progettazione di PHE per quanto riguarda i media di flusso, il contatto M&C
Nocivo LUI piatti all'inizio o alla conclusione del PHE	Interramento sbagliato quando saldano sui collegamenti speciali ai tubi di collegamento della struttura aperta	Repalce difettoso placca



Immagini dello scambiatore di calore del piatto





Il calore di M&C si separa il profilo



Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.







Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;



Merci dello scambiatore di calore del piatto di M&C pronte alla consegna
