Guarnizioni dello scambiatore di calore del piatto di desalificazione PHE Sondex S14 di metallurgia di flusso trasversale

Desalificazione PHE di metallurgia di flusso trasversale dello scambiatore di calore del piatto di Sondex S14

Costruzione dello scambiatore di calore del piatto di S14/S14A




Specificazione di Plate Heat Exchanger del modello di S14/S14A


Area	0.14㎡
Angolo di teta del piatto	55 ° del ° 125
Diametro del collegamento	60mm
Il piatto ondula lo spessore	2,6 millimetri
Larghezza di Length* del centro del piatto	694*126 millimetro
Forma Length*Width del piatto	798*230 millimetro



Informazioni tecniche dello scambiatore di calore del piatto di S14/S14A



Pagina	Struttura dipinta Struttura di acciaio inossidabile, progettata per l'alimento e l'industria quotidiana Entrambe le strutture viene con le viti di chiusura disposte intorno al bordo della struttura.
Pressione di progettazione	Strutture dipinte: 1.0/1.5/2.5 Mpa. (145/217/362 di PSI) Struttura di acciaio inossidabile: 1.0/1.6 Mpa (145/232 di PSI)
Strutture intermedie	Strutture intermedie e blocchi d'angolo in acciaio inossidabile.
Collegamenti	» Flangia DN150/6 in acciaio al carbonio, rubberlined o cladded con AISI 316 o di titanio Sindacati della latteria DN100/4», DN125/5» e DN150/6» Secondo tutte le norme conosciute.
Materiale di piatto	AISI304/316, 254 SMO e titanio.  Altri materiali disponibili a richiesta.
Guarnizioni	La guarnizione è disposta nella scanalatura chiusa della guarnizione, che è costituita dai piatti. Questa progettazione rende il piatto adatto ad alte pressioni di esercizio. I piatti sono guidati forte durante il montaggio dello scambiatore di calore del piatto. Materiali: NBR, EPDM e Viton. Altri materiali disponibili a richiesta.
Attrezzatura extra	Copertura di sicurezza in acciaio inossidabile Rivestimento d'isolamento Chiave di montaggio Piedi del fondamento per la struttura comune Flangia dello strumento Termometro e manometro

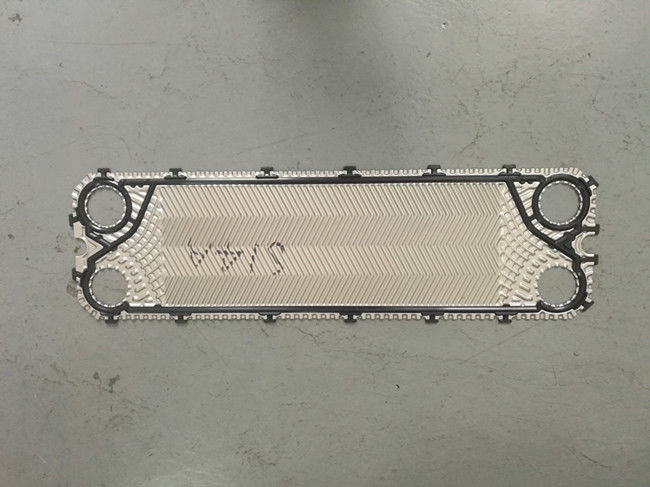

Immagini della guarnizione & del piatto dello scambiatore di calore del piatto di S14/S14A







Strutture di S14/S14A

Numero dei piatti	L (lunghezza) della struttura (millimetro)	W (millimetro)	H (millimetro)	Peso massimo, vuoto (chilogrammi)	Tipo di collegamento
S19A IS16
7-39	429	300 (11,81")	1044,6 (41,13")	170	Flang DN50 o 2" tubo filettato BSP
40-76	629			205
77-150	1029			277
151-206	1329			331
207-243	1529			366
244-336	2029			455
337-428	2529			545
429-521	3029			633
S19A IS25
7-35	444	300 (11,81")	1044,6 (41,13")	178	Flang DN50 o 2" tubo filettato BSP
36-71	644			223
72-142	1044			314
143-196	1344			383
197-232	1544			428
233-321	2044			542
322-410	2544			655
411-500	3044			769



Caratteristica del piatto di PHE



	CARATTERISTICA	VANTAGGI	CHE COSA È NELL'IT PER VOI!
	AREA DI DISTRIBUZIONE	Distribuzione di flusso efficiente	Impedisce la cattiva distribuzione
B	AREA DI TRASFERIMENTO ONDULATA DEL PIATTO PATTERN-HEAT	Promuove la turbolenza, minimizzano l'insudiciamento	Effetto di recupero eccellente di calore Massimizzi il tempo di esecuzione
C	PIATTO CHE CHIUDE I SISTEMI A CHIAVE	«La serratura d'angolo» e «i concetti della serratura della bolla» assicurano un pacchetto stabile e bene stato allineato del piatto quando l'unità è chiusa	Operazione sicura ed economica Alta utilità Tempo morto minimo di servizio
D	SISTEMA DELLA GUARNIZIONE DI EASYCLIP	La guarnizione smussata orla facilmente la clip nel posto facendo uso dei vostri deflettori Resta saldamente sul posto e fornisce l'alta integrità di sigillatura	Operazione affidabile Facile e rapido sostituire Nessun utensile speciale ha avuto bisogno di







Tipo della guarnizione di PHE



Controlli prego il loro sono tre che il tipo di modello comune della guarnizione è utilizzato sempre nella marca di Sondex.





Tipo del piatto di PHE







• Sistema d'attaccatura: I piatti caratterizzano un sistema d'attaccatura di rinforzo. Il sistema d'attaccatura aiuta i piatti per resistere alla forza di rafforzamento potente ed impedisce il cattivo allineamento ed i crolli d'angolo. Ciò rende a piatti un investimento solido, poichè la vita dei piatti è aumentata e la durata di servizio è ridotto.
• Area di distribuzione: L'area di distribuzione sui piatti è destinata per impedire le zone stagnanti ed assicura anche una distribuzione dei media attraverso l'intero piatto. Ancora, la perdita di pressione nell'area di distribuzione è minima ed usata sull'area della trasmissione del calore invece, che provoca la migliore efficienza della trasmissione del calore.
• Area della trasmissione del calore: Con un'area massimizzata della trasmissione del calore, possiamo ridurre il numero totale dei piatti stati necessari per la prestazione ottimale. I nostri modelli del piatto sono regolati per ogni applicazione e forniscono i termini migliori per le soluzioni del trasferimento di calore. M&C vi hanno lasciato dial-up la vostri efficienza e quadrante giù il vostro consumo di energia.





Soluzione dei problemi di PHE



Se avete problemi con il vostro tipo di piatto scambiatore di calore, nella maggior parte dei casi questi possono essere risolti dal vostro proprio personale. Trovi prego il meglio possibile sotto un riassunto delle cause e delle soluzioni possibili di problemi.



Un termine per il perfetto funzionamento continuo del vostro tipo di piatto scambiatore di calore è in stretta conformità con i valori ammissibili per pressione e la temperatura ha citato sulla targhetta.

Superando questi valori, proprio mentre i picchi di breve durata di una pressione danneggieranno l'unità e saranno la causa dei problemi.



Per evitare le riparazioni costose, vi consigliamo di avere il lavoro e la manutenzione dell'installazione effettuati dal personale correttamente formato. Potete anche contattarci.



Problema	Causa possibile	Soluzione possibile
Perdita	Ai collegamenti	Controlli i manicotti di gomma (se adattato) Controlli la guarnizione della flangia (se adattato) Controlli il giunto circolare Misura i tubi senza tensione
	Mescolanza di primario e di secondario   circuito	Controlli i piatti per vedere se ci sono i fori e/o crepe
	In pacchetto del piatto	Controlli l'assemblea Controlli lo stato delle guarnizioni Controlli la posizione adeguata della guarnizione
	Le condizioni di gestione deviano   dalla specificazione	Regoli le condizioni di gestione
Insufficiente   Capacità	Aria nel sistema	Disaeri la rete di tubazioni Controlli il lavoro del tubo per vedere se c'è trappole di aria possibili
	Le condizioni di gestione deviano   dalla specificazione	Regoli le condizioni di gestione
	Lo scambiatore di calore è sporco	Pulisca lo scambiatore di calore
	I collegamenti sono stati   scambiato	Rifaccia il lavoro del tubo
Troppo alto   perdita di pressione	Flusso grande il flusso di progettazione	Regoli il flusso
	Canali in piatti bloccati	A livello/pulito
	Misure sbagliate	Controlli il manometro
	Deviazione media dalla progettazione	L'aggiunta per esempio di antigelo aumenterà la perdita di pressione
	Aria nel sistema	Disaeri la rete di tubazioni Controlli il lavoro del tubo per vedere se c'è trappole di aria possibili



Immagini dello scambiatore di calore del piatto







Il calore di M&C si separa il profilo



Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.







Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;



Merci dello scambiatore di calore del piatto di M&C pronte alla consegna
