Guarnizione dello scambiatore di calore di S8 S8A Sondex Danfoss per pastorizzazione di piccole dimensioni

Scambiatore di calore del piatto di S8/S8A Sondex/Danfoss per pastorizzazione di piccole dimensioni utilizzata nell'industria alimentare

Principio di progettazione dello scambiatore di calore del piatto di S8/S8A




Il tipo S4A e gamma del piatto di S8A con le lunghezze fino a 0.75m (2,5 ft) e un modello termico «lungo» riguarderanno molte funzioni un ³ /h (26 gal/mn) da fino a 6 m. in una soluzione del singolo passaggio, significante che tutti i collegamenti sono dal lato capo, questo assicureranno il lavoro facile di servizio e del tubo e smantellando lo scambiatore per servizio, nessun tubo deve essere rimosso.



Questa gamma del piatto è progettata per una pastorizzazione di piccole dimensioni fino a 3,000 l/h (secondo il tipo di prodotto e del profilo termico) ed assicura un trattamento delicato e morbido del prodotto.



Il trasferimento di calore è ottenuto, quando il medium caldo trasferisce l'energia con il sottile, forti piatti di flusso fra i canali e lo consegna al medium avversario freddo senza mescolare i due media. Creats controcorrenti di flusso l'efficienza ottimale. La progettazione dell'entrata e del piatto permette l'efficace, CIP facile (pulire sul posto) di tutte le superfici «di flusso».

Specificazione di Plate Heat Exchanger del modello di S8/S8A


Area	0.08㎡
Angolo di teta del piatto	130° orizzontale 130° verticale
Diametro del collegamento	28mm
Il piatto ondula lo spessore	2,35 millimetri
Larghezza di Length* del centro del piatto	656*70 millimetro
Forma Length*Width del piatto	724*140 millimetro

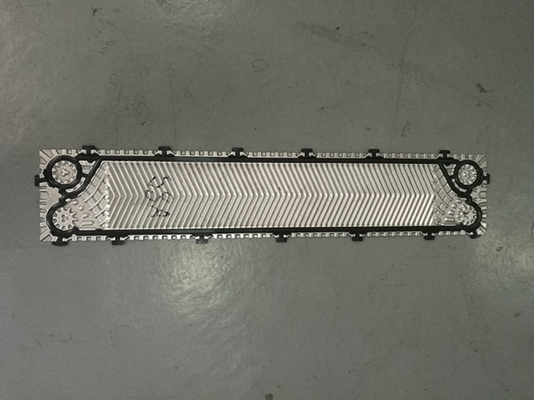

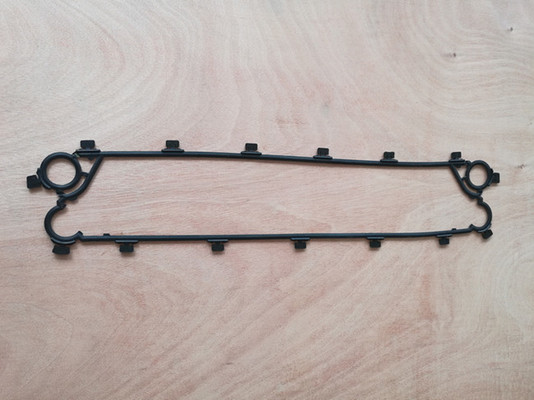

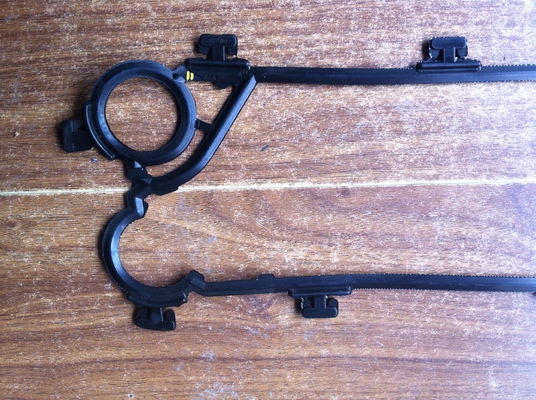

Immagini della guarnizione & del piatto dello scambiatore di calore del piatto di S8/S8A









Strutture di S8/S8A



Numero dei piatti	L (lunghezza) della struttura (millimetro)	W (millimetro)	H (millimetro)	Peso massimo, vuoto (chilogrammi)	Tipo di collegamento
S8A FG16
7-19	275	200 (7,87")	758 (29,84")	74	» Unione della latteria DN25/1
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87")	913-943 (35,95" - 37,13")	77	» Unione della latteria DN25/1
56-75	548			83
76-95	648			109
96-124	798			140



Dati tecnici dello scambiatore di calore del piatto di S8/S8A



Tipo		S1	S4A	S6A	S8A
Pressione di esercizio massima	PN (barra)	10,16
Temperatura di funzionamento di massimo	°C	Fino a 180
Temperatura di funzionamento di minuto		-10
Medium di flusso		Acqua e liquidi differenti, vapore
Volume/canale	Io	0,09	0,17	0,13	0,21
Dimensione del collegamento		DN32/1.25»
Tipo di collegamento		1,25» tubo o tubi filettati in inossidabile o di titanio (altri materiali disponibili a richiesta) DN 25/1" unione della latteria (per alimento/strutture sanitarie di industria soli)
Materiale di piatto		En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, GR.1 di titanio di acciaio inossidabile Altri materiali disponibili a richiesta
Spessore del piatto	millimetro	0,5  Altri materiali disponibili a richiesta
Materiale della guarnizione		NBR, EPDM, FKM  Altri materiali disponibili a richiesta
Tipo del collegamento della guarnizione		Serratura di Sonder
Fodere nei collegamenti		NBR di gomma, EPDM, FKM En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Gr.1 di titanio di acciaio inossidabile
Pagina		Struttura dipinta, colore RAL 5010 (altri colori disponibili a richiesta) Struttura di acciaio inossidabile, progettata per le applicazioni sanitarie (per esempio alimento ed industrie lattiere)
Specificazione della pittura della pagina		Dipingendo disponibile per le categorie C2L, C4M, C5M di corrosione



Caratteristica del piatto di PHE



	CARATTERISTICA	VANTAGGI	CHE COSA È NELL'IT PER VOI!
	AREA DI DISTRIBUZIONE	Distribuzione di flusso efficiente	Impedisce la cattiva distribuzione
B	AREA DI TRASFERIMENTO ONDULATA DEL PIATTO PATTERN-HEAT	Promuove la turbolenza, minimizzano l'insudiciamento	Effetto di recupero eccellente di calore Massimizzi il tempo di esecuzione
C	PIATTO CHE CHIUDE I SISTEMI A CHIAVE	«La serratura d'angolo» e «i concetti della serratura della bolla» assicurano un pacchetto stabile e bene stato allineato del piatto quando l'unità è chiusa	Operazione sicura ed economica Alta utilità Tempo morto minimo di servizio
D	SISTEMA DELLA GUARNIZIONE DI EASYCLIP	La guarnizione smussata orla facilmente la clip nel posto facendo uso dei vostri deflettori Resta saldamente sul posto e fornisce l'alta integrità di sigillatura	Operazione affidabile Facile e rapido sostituire Nessun utensile speciale ha avuto bisogno di







Tipo della guarnizione di PHE



Controlli prego il loro sono tre che il tipo di modello comune della guarnizione è utilizzato sempre nella marca di Sondex.





Tipo del piatto di PHE



«Avvii il piatto con il piatto di flusso della mano sinistra del "" della guarnizione con il piatto destro di flusso del "" della guarnizione con la guarnizione» piastra laterale con la guarnizione»



                        Piatto lungo termico                                                  Breve piatto termico





Soluzione dei problemi di PHE



Se avete problemi con il vostro tipo di piatto scambiatore di calore, nella maggior parte dei casi questi possono essere risolti dal vostro proprio personale. Trovi prego il meglio possibile sotto un riassunto delle cause e delle soluzioni possibili di problemi.



Un termine per il perfetto funzionamento continuo del vostro tipo di piatto scambiatore di calore è in stretta conformità con i valori ammissibili per pressione e la temperatura ha citato sulla targhetta.

Superando questi valori, proprio mentre i picchi di breve durata di una pressione danneggieranno l'unità e saranno la causa dei problemi.



Per evitare le riparazioni costose, vi consigliamo di avere il lavoro e la manutenzione dell'installazione effettuati dal personale correttamente formato. Potete anche contattarci.



Problema	Causa possibile	Soluzione possibile
Perdita	Ai collegamenti	Controlli i manicotti di gomma (se adattato) Controlli la guarnizione della flangia (se adattato) Controlli il giunto circolare Misura i tubi senza tensione
	Mescolanza di primario e di secondario   circuito	Controlli i piatti per vedere se ci sono i fori e/o crepe
	In pacchetto del piatto	Controlli l'assemblea Controlli lo stato delle guarnizioni Controlli la posizione adeguata della guarnizione
	Le condizioni di gestione deviano   dalla specificazione	Regoli le condizioni di gestione
Insufficiente   Capacità	Aria nel sistema	Disaeri la rete di tubazioni Controlli il lavoro del tubo per vedere se c'è trappole di aria possibili
	Le condizioni di gestione deviano   dalla specificazione	Regoli le condizioni di gestione
	Lo scambiatore di calore è sporco	Pulisca lo scambiatore di calore
	I collegamenti sono stati   scambiato	Rifaccia il lavoro del tubo
Troppo alto   perdita di pressione	Flusso grande il flusso di progettazione	Regoli il flusso
	Canali in piatti bloccati	A livello/pulito
	Misure sbagliate	Controlli il manometro
	Deviazione media dalla progettazione	L'aggiunta per esempio di antigelo aumenterà la perdita di pressione
	Aria nel sistema	Disaeri la rete di tubazioni Controlli il lavoro del tubo per vedere se c'è trappole di aria possibili

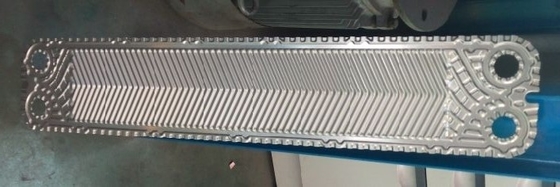

Immagini dello scambiatore di calore del piatto











Il calore di M&C si separa il profilo



Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.







Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;



Merci dello scambiatore di calore del piatto di M&C pronte alla consegna
