DN32 struttura dell'acciaio AISI 304 dello scambiatore di calore del piatto del collegamento S4 S4A Sondex per la birra del latte

Scambiatore di calore del piatto di dimensioni S4/S4A Sondex del collegamento DN32 con la struttura materiale di acciaio inossidabile AISI 304 per la società di /Beer del latte

Costruzione dello scambiatore di calore del piatto di S4/S4A




Il tipo S4A e gamma del piatto di S8A con le lunghezze fino a 0.75m (2,5 ft) e un modello termico «lungo» riguarderanno molte funzioni un ³ /h (26 gal/mn) da fino a 6 m. in una soluzione del singolo passaggio, significante che tutti i collegamenti sono dal lato capo, questo assicureranno il lavoro facile di servizio e del tubo e smantellando lo scambiatore per servizio, nessun tubo deve essere rimosso.



Questa gamma del piatto è progettata per una pastorizzazione di piccole dimensioni fino a 3,000 l/h (secondo il tipo di prodotto e del profilo termico) ed assicura un trattamento delicato e morbido del prodotto.



Il trasferimento di calore è ottenuto, quando il medium caldo trasferisce l'energia con il sottile, forti piatti di flusso fra i canali e lo consegna al medium avversario freddo senza mescolare i due media. Creats controcorrenti di flusso l'efficienza ottimale. La progettazione dell'entrata e del piatto permette l'efficace, CIP facile (pulire sul posto) di tutte le superfici «di flusso».

Specificazione di Plate Heat Exchanger del modello di S4/S4A


Area	0.04㎡
Angolo di teta del piatto	130° orizzontale 130° orizzontale
Diametro del collegamento	28mm
Il piatto ondula lo spessore	2,35 millimetri
Larghezza di Length* del centro del piatto	381*70 millimetro
Forma Length*Width del piatto	449*140 millimetro

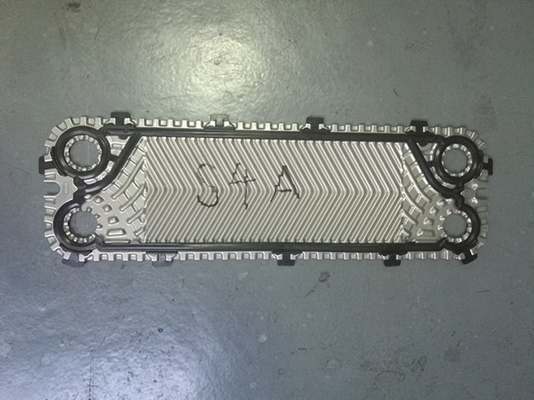

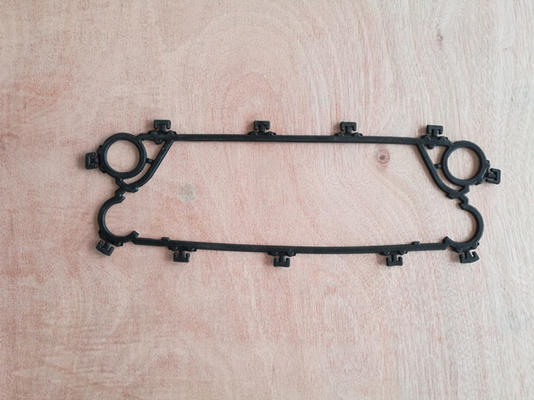

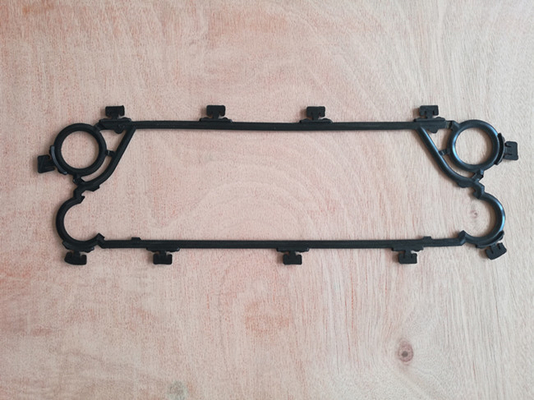

Immagini della guarnizione & del piatto dello scambiatore di calore del piatto di S4/S4A





Strutture di S4/S4A



Numero dei piatti	L (lunghezza) della struttura (millimetro)	W (millimetro)	H (millimetro)	Peso massimo, vuoto (chilogrammi)	Tipo di collegamento
S4A IG16
7-34	270	200 (7,87")	473 (18,62")	44	1,25» tubi filettati 1" unione della latteria
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87")	621 (24,45")	46	1,25» tubi filettati 1" unione della latteria
22-32	634			49
33-55	1034			58
56-78	1334			65



Dati tecnici dello scambiatore di calore del piatto di S4/S4A



Tipo		S1	S4A	S6A	S8A
Pressione di esercizio massima	PN (barra)	10,16
Temperatura di funzionamento di massimo	°C	Fino a 180
Temperatura di funzionamento di minuto		-10
Medium di flusso		Acqua e liquidi differenti, vapore
Volume/canale	Io	0,09	0,17	0,13	0,21
Dimensione del collegamento		DN32/1.25»
Tipo di collegamento		1,25» tubo o tubi filettati in inossidabile o di titanio (altri materiali disponibili a richiesta) DN 25/1" unione della latteria (per alimento/strutture sanitarie di industria soli)
Materiale di piatto		En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, GR.1 di titanio di acciaio inossidabile Altri materiali disponibili a richiesta
Spessore del piatto	millimetro	0,5 Altri materiali disponibili a richiesta
Materiale della guarnizione		NBR, EPDM, FKM Altri materiali disponibili a richiesta
Tipo del collegamento della guarnizione		Serratura di Sonder
Fodere nei collegamenti		NBR di gomma, EPDM, FKM En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Gr.1 di titanio di acciaio inossidabile
Pagina		Struttura dipinta, colore RAL 5010 (altri colori disponibili a richiesta) Struttura di acciaio inossidabile, progettata per le applicazioni sanitarie (per esempio alimento ed industrie lattiere)
Specificazione della pittura della pagina		Dipingendo disponibile per le categorie C2L, C4M, C5M di corrosione



Caratteristica del piatto di PHE



	CARATTERISTICA	VANTAGGI	CHE COSA È NELL'IT PER VOI!
	AREA DI DISTRIBUZIONE	Distribuzione di flusso efficiente	Impedisce la cattiva distribuzione
B	AREA DI TRASFERIMENTO ONDULATA DEL PIATTO PATTERN-HEAT	Promuove la turbolenza, minimizzano l'insudiciamento	Effetto di recupero eccellente di calore Massimizzi il tempo di esecuzione
C	PIATTO CHE CHIUDE I SISTEMI A CHIAVE	«La serratura d'angolo» e «i concetti della serratura della bolla» assicurano un pacchetto stabile e bene stato allineato del piatto quando l'unità è chiusa	Operazione sicura ed economica Alta utilità Tempo morto minimo di servizio
D	SISTEMA DELLA GUARNIZIONE DI EASYCLIP	La guarnizione smussata orla facilmente la clip nel posto facendo uso dei vostri deflettori Resta saldamente sul posto e fornisce l'alta integrità di sigillatura	Operazione affidabile Facile e rapido sostituire Nessun utensile speciale ha avuto bisogno di





Tipo della guarnizione di PHE



Controlli prego il loro sono tre che il tipo di modello comune della guarnizione è utilizzato sempre nella marca di Sondex.





Tipo del piatto di PHE



«Avvii il piatto con il piatto di flusso della mano sinistra del "" della guarnizione con il piatto destro di flusso del "" della guarnizione con la guarnizione» piastra laterale con la guarnizione»



                        Piatto lungo termico                                                  Breve piatto termico







• Sistema d'attaccatura: I piatti caratterizzano un sistema d'attaccatura di rinforzo. Il sistema d'attaccatura aiuta i piatti per resistere alla forza di rafforzamento potente ed impedisce il cattivo allineamento ed i crolli d'angolo. Ciò rende a piatti un investimento solido, poichè la vita dei piatti è aumentata e la durata di servizio è ridotto.
• Area di distribuzione: L'area di distribuzione sui piatti è destinata per impedire le zone stagnanti ed assicura anche una distribuzione dei media attraverso l'intero piatto. Ancora, la perdita di pressione nell'area di distribuzione è minima ed usata sull'area della trasmissione del calore invece, che provoca la migliore efficienza della trasmissione del calore.
• Area della trasmissione del calore: Con un'area massimizzata della trasmissione del calore, possiamo ridurre il numero totale dei piatti stati necessari per la prestazione ottimale. I nostri modelli del piatto sono regolati per ogni applicazione e forniscono i termini migliori per le soluzioni del trasferimento di calore. M&C vi hanno lasciato dial-up la vostri efficienza e quadrante giù il vostro consumo di energia.



Servizio e manutenzione dello scambiatore di calore del piatto di M&C



Possiamo aiutarvi ad evitare i problemi prima che sorgano con un programma su misura, varianti dal supporto completo di manutenzione all'assistenza ad-hoc. Risolveremo il programma più adatto con voi per effettuare i sistemi diagnostici della prestazione, cheaning ed ispezioni del piatto, errore controllanti con le sostituzioni rapide e le riparazioni come richiesto.



I nostri negli tecnici esperti smantelleranno rapidamente i vostri scambiatori di calore ed esperto puliranno ogni piatto facendo uso dei metodi economici e rispettosi dell'ambiente. Avremo vostra capacità in servizio dell'installazione in pieno ancora in nessun tempo. Siamo completamente attrezzati eseguire il CIP (che pulisce sul posto) nel possibile.



Se il vostro scambiatore di calore del piatto è difettoso o meno performante, i nostri servizi di riparazione ristabiliranno la vostra installazione a stato di funzionamento in un istante. Sostituiamo le guarnizioni difettose o indossate come pure i piatti nocivi o colanti, con gli originali o le sostituzioni di alta qualità che abbinano perfettamente le specifiche della vostra installazione.



Possiamo anche analizzare la vostra messa a punto corrente per determinare se l'installazione può essere ottimizzata, per esempio aumentando il numero dei piatti nello scambiatore di calore. Ciò è un aggiornamento per il vostro intero sistema, come scambiatori di calore più efficienti migliorare la prestazione globale mentre abbassa i costi energetici.



Qualunque i vostri bisogni, i nostri gruppi di servizio dedicato stanno facendo una pausa per aiutare.



Controllo di qualità



I nostri ispettori controlli qualità esaminano meticoloso i piatti per i difetti. Effettuiamo le prove della tintura per scoprire le perdite potenziali nei piatti ed eseguiamo le prove del gas per ammoniaca gli scambiatori di calore della base di appoggio.



Ogni piatto deve rispondere alle nostre esigenze rigorose di qualità prima della spedizione ai nostri clienti, per assicurare una soluzione durevole con una vita lunga.



Possiamo realizzare i sistemi diagnostici sul posto. Se scopriamo i piatti colanti nella vostra installazione corrente, possiamo sostituirli con i piatti ad alto rendimento che aumentano il relability e l'efficienza del vostro sistema.





Immagini dello scambiatore di calore del piatto









Il calore di M&C si separa il profilo



Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.







Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;



Merci dello scambiatore di calore del piatto di M&C pronte alla consegna
