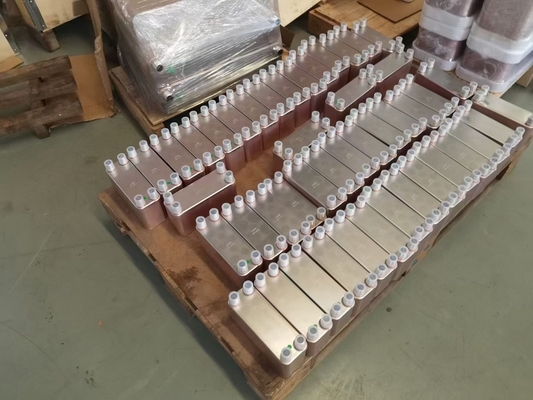

L'acciaio inossidabile compatto e Costo-efficiente con 1.0/2.0/3.0 di rame Antivari ha brasato il calore Exchangers/BPHE del piatto

L'acciaio inossidabile compatto e Costo-efficiente con 1.0/2.0/3.0 di rame Antivari ha brasato il calore Exchangers/BPHE del piatto



Costruzione di BPHE



Il concetto brasato dello scambiatore di calore del piatto (BPHE) è una variazione sul piatto e sullo scambiatore di calore tradizionali della struttura, ma senza guarnizioni e parti della struttura. Ora, il BPHEs di M&C è componenti affermate negli impianti frigoriferi dovuto le loro progettazioni compatte e durevoli, la facilità di installazione e l'operazione efficiente di costo.



Materiale di BPHE

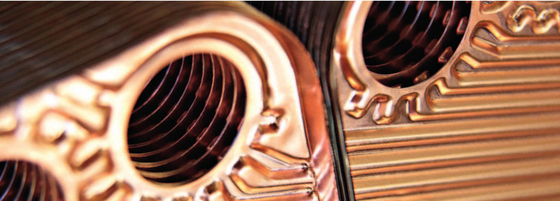

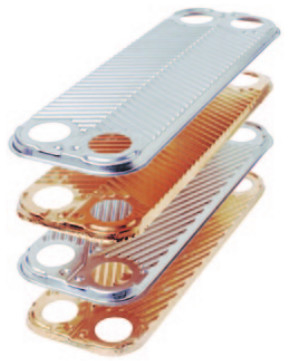

Lo scambiatore di calore brasato del piatto (BPHE) consiste dei piatti che ondulati sottili di acciaio inossidabile il vuoto ha brasato insieme facendo uso di rame come il materiale di brasatura. Sebbene l'idea per le numerose applicazioni, unità brasate di rame non sia adatta ad applicazioni dell'alimento e ad applicazioni che comprendono i liquidi aggressivi. Qui la soluzione ottimale è scambiatore di calore del piatto ha fatto dall'acciaio inossidabile di 100%.





Progettazione di BPHE



La brasatura dei piatti di acciaio inossidabile elimina insieme l'esigenza della sigillatura le guarnizioni e dei piatti spessi della struttura. Così come la tenuta dei piatti insieme ai punti di contatto, il materiale di brasatura sigilla il pacchetto. Il BPHEs di M&C è brasato a tutti i punti di contatto, assicurando la resistenza ottimale di efficienza e della pressione del trasferimento di calore. I piatti sono destinati per fornire le vite possibili più lunghe.



Poiché virtualmente tutto il materiale è usato per trasferimento di calore, il BPHE è molto compatto nella dimensione e fa un peso basso ed ostacolare un minimo il volume. M&C offre una progettazione flessibile che può essere personalizzata per soddisfare le vostre richieste specifiche.



Il BPHEs di M&C è la soluzione costo-più efficiente per una vasta gamma di diritti del trasferimento di calore.



Principio di flusso



Il principio fondamentale di flusso in uno scambiatore di calore brasato per le applicazioni della refrigerazione è flusso parallelo o diagonale raggiungere il processo del trasferimento di calore più efficiente. In una progettazione del singolo passaggio tutti i collegamenti sono situati da un lato dello scambiatore di calore, rendente l'installazione molto facile.



Condensatore - principio di flusso



Le componenti principali sono le stesse di per l'evaporatore. Il refrigerante entra in cima sinistro dello scambiatore come gas ed inizio caldi per condensare sulla superficie dei canali fino completamente al condensato a e poi leggermente subcooled. Il processo è chiamato «condensazione libera».



           Evaporatore, mostrante principio di flusso.                                                           Condensatore, mostrante principio di flusso





Evaporatore - principio di flusso



I canali si sono formati fra i piatti ondulati e gli angoli sono sistemati sempre in modo che i due media attraversino i canali alternati, nelle direzioni opposte (ricambi il flusso corrente).



Il refrigerante bifase (vapore + liquido) entra nel fondo lasciato dello scambiatore con una qualità del vapore secondo le condizioni di gestione della pianta.



L'evaporazione della fase liquida ha luogo dentro i canali ed alcuni gradi di surriscaldano sempre sono richiesti, che è la ragione per la quale il processo è chiamato «espansione asciutta».



Nell'illustrazione di un evaporatore le frecce scure e blu-chiaro mostrano la posizione dei collegamenti del refrigerante. L'acqua (salamoia) da essere flussi raffreddati ricambia corrente nei canali opposti; le frecce scure e rosso-chiaro mostrano la posizione dei collegamenti dell'acqua (bruine).





Componenti importanti nelle applicazioni di refrigerazione



Installato per una vasta gamma di funzioni nelle applicazioni di refrigerazione universalmente, prestazione del trasferimento di calore di offerta di BPHEs del rendimento elevato di M&C più alta con affidabilità massima ed efficacia economica.



M&C offre una cartella completa di BPHEs ad alta pressione estremo. Sono ideali per tutte le applicazioni differenti in CO2 transcritical, sistemi. Nelle applicazioni della refrigerazione dove il BPHEs di M&C è installato, l'attrezzatura tipica include:



Refrigeratore



Raffredda l'acqua o la salamoia e rifiuta il calore per ventilare o innaffiare. L'acqua è trasportata da un circuito idraulico attraverso i tipi differenti di scambiatori di calore per raffreddare l'aria in un sistema di condizionamento d'aria o per raffreddare la fabbricazione o i processi industriali. Due sistemi di base sono usati normalmente per guidare i refrigeratori: un compressore guidato da un motore elettrico, in base ad un ciclo di refrigerazione di compressione del vapore; o da un sistema guidato da calore (vapore, gas naturale bruciante), in base ad un ciclo del refrigeraiton di assorbimento.



Pompa di calore



Un tipo di refrigeratore di acqua che può anche funzionare in un ciclo inverso, inoltre ha chiamato una pompa di calore di acqua fonte. In questo caso la funzione primaria sta riscaldando l'acqua e sta rifiutando il fresco per ventilare o innaffiare. L'acqua riscaldata si scalda l'aria o l'acqua. L'acqua riscaldata si scalda l'aria nel sustem del condizionamento d'aria. Un'altra variazione di questo sistema è pompe di calore frantumate di fonte, facendo uso della terra o della superficie dell'acqua per aggiungere o rifiutare il calore.



BPHEs nelle applicazioni di refrigerazione



Il BPHE è una soluzione efficiente per un'immagine delle funzioni nelle applicazioni della refrigerazione. La maggior parte del terreno comunale di questi comprende trasferire il calore da due media di base: il refrigerante come il liquido primario (HFC o gas naturale) ed acqua o salamoie come il liquido secondario:

• Evaporatore, espansione asciutta, acqua di raffreddamento;
• Condensatore, rifiutante o recuperante calore per innaffiare;
• Limitatore di surriscaldamento affinchè recupero di calore parziale innaffino;
• Economizzatore, refrigerante liquido di raffreddamento e refrigerante di surriscaldamento del vapore.

Altre funzioni possibili

• Subcooler per raffreddare il refrigerante liquido facendo uso dell'acqua di pozzo.
• Scambiatori di calore intermedi utilizzati nel ciclo di assorbimento per preriscaldare la soluzione diluita o per preraffreddare la soluzione concentrata.

Perché scelga M&C BPHEs?

• Progettazioni compatte e durevoli con coerente alta qualità; facilità di installazione.
• Estesa gamma di modelli di BPHE che forniscono le capacità di raffreddamento da 0.5-600KW.
• Il sistema di M&C fornisce un risparmio sostanziale nella superficie del trasferimento di calore confrontata a BPHEs il sistema di distribuzione tradizionale.
• Costo efficiente: Il risparmio di spazio dovuto la progettazione compatta di BPHEs ha confrontato per sgusciare gli scambiatori di calore della e-metropolitana.
• La risposta rapida ai cambiamenti di remperature dovuto piccolo ostacola il volume e la carica refrigerante più bassa.
• Progettazione ottimizzata per ogni dovere con la configurazione su misura di BPHE alle proprie specifiche del cliente.
• Ogni BPHE è pressione e perdita provate prima della consegna, assicurando i prodotti superiori.
• Gli investimenti continui di M&C nella R & S assicurano le soluzioni più competitive.

Caratteristiche tecniche di BPHE



Modello	Larghezza (millimetri)	Altezza (millimetri)	Larghezza concentrare (millimetri)	Altezza concentrare (millimetri)	Area (㎡)	Spessore (millimetri)	Peso (chilogrammi)	Tasso di Max.Flow (³ di m. /H)	Pressione di progettazione (Antivari)	Impiegati di progettazione. (℃)
ZL14	76	206	42	172	0,014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0,02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0,025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0,03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0,05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0,05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0,2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
